焦化廠裝煤車除塵器

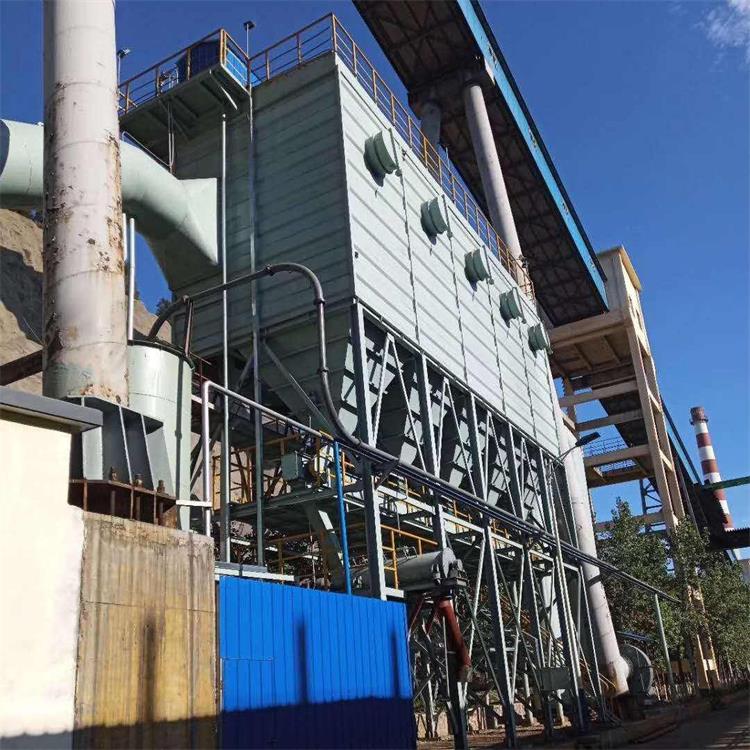

根據焦化廠生產工藝及特點，焦化廠裝煤車除塵器采用地面站除塵技術+皮帶密封除塵工藝。

焦化廠裝煤車除塵涉及焦?fàn)t爐體、推焦機、裝煤機、移動式皮帶小車等部分的工作，除塵工藝流程如下圖所示：焦?fàn)t爐口→吸塵罩→除塵管網→移動式皮帶小車→除塵地面站→除塵風機→煙囪→大氣。在焦?fàn)t機側爐柱上方安裝爐頂部遮煙罩，推焦、裝煤作業前，推焦機上方吸塵罩活動部分在油缸的驅動下提升，與焦?fàn)t頂部遮煙罩緊密貼合，兩側防風罩在油缸驅動下轉動的角度，實現兩側與爐體密封。地面除塵站風機由變頻器控制，從低速切換到高速運行，然后開始開閉爐門、推焦、裝煤等。

在裝煤時產生的煙塵通過集塵車將煙塵收集并通過皮帶提升小車將煙塵送入集塵管道，該管道上部由皮帶覆蓋，在風機的吸力作用下，管道內處于負壓狀態，皮帶緊貼集塵管道導軌，使裝煤時的煙塵不能外泄，直接送入地面除塵站進行凈化處理。皮帶小車的機架與裝煤車集塵罩相連，由裝煤車帶動，使整機在皮帶集塵干管上與裝煤車同步行走。消煙皮帶提升小車用于導通除塵器與裝煤車集塵罩，使機側煙塵通過此干管進入地面除塵站進行處理，是移動塵源與固定設備之間的連接通道。

移動式皮帶小車是溝通裝煤車集塵罩與集塵干管之間的煙氣通道，使煙氣由裝煤車集塵罩進入皮帶集塵干管，而不使其向外泄漏。當焦?fàn)t裝煤時，裝煤車移動至待裝煤的爐號，與之一起移動的皮帶小車將集塵干管上覆蓋的密封用皮帶提起，使裝煤車的除塵罩與集塵干管導通，裝煤煙塵進入干管。皮帶小車的煙氣入口與裝煤車集塵罩上部的出氣口相連，皮帶小車的煙氣出口在密封槽架的下面，它與皮帶集塵干管相通。皮帶集塵干管的密封皮帶繞在皮帶提升小車上下部的四個滾筒上，將集塵干管上覆蓋的這部分皮帶提起，即打開了煙氣通往干管的通道，使煙氣由入口經密封槽車進入皮帶密封干管。該設備適用溫度>250℃，密封件耐溫>300℃，適用負壓值0.015MPa。 密封材料滿足漏氣率的要求。皮帶小車式焦?fàn)t裝煤除塵技術是我公司焦?fàn)t消煙除塵技術產品。
