脈沖布袋除塵器是一種除塵，占地面積小，運行穩定、性能，維修方便的除塵設備，可廣泛應用于冶金、鑄造、建材、礦山、化工等行業。脈沖布袋除塵器內部結構圖是怎樣的呢，我們從上往下介紹，處于最上面的部分是除塵器的凈氣室，凈氣室的下面是過濾室，凈氣室和過濾室用花板隔開，花板以上是凈氣室，花板以下是過濾室。凈氣室內有噴吹管，是給除塵布袋脈

采用除塵濾袋作為除塵器設備的過濾基材的，我們稱之為 布袋除塵器，而且布袋除塵器也是目前市面上應用蕞為廣泛的干式除塵器設備，目前市面上布袋除塵器歸納起來主要有3大類，我們在選型設計時會根據不同的工況，不同的應用選用不類型的除塵器設備。

脈沖布袋除塵器主要包括凈氣室、過濾室和灰斗，凈氣室和過濾室用花板隔開，花板以上是凈氣室，花板以下是過濾室。凈氣室內有噴吹管，是給除塵布袋脈沖清灰用的。過濾室內有除塵布袋，除塵布袋內部有除塵骨架，除塵布袋的袋口卡在花板上。過濾室下面是灰斗，布袋除塵器收集的灰塵存儲在灰斗里，灰斗下面是卸灰閥，灰斗里的灰塵通過卸灰閥卸出。

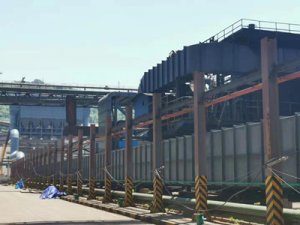

焦化廠焦側除塵器方案設計利用原有焦側地面站除塵系統來完成回收爐頭煙氣，利用焦爐頂部原有地面站除塵碰口閥管道作為本方案改造基礎，在管道上方設計安裝一套皮帶密封式導煙通風干管，每套攔焦車與密封干管道配一套移動式導煙小車。

焦爐地面除塵水封集塵系統組成：集塵煙道、排水系統、循環水系統、水封槽和用于支撐集塵煙道和水封槽的支架。
